MSS-DC-CDI-P

Programmierbare Gleichstrom betriebene Kondensator-Zündanlage.
Die Zündanlage wird über 12V Gleichstrom (8-18V) betrieben


Folgende Funktionen sind integriert:

- 15 veränderbare Stützstellen ( interpoliert)
- Drehzahlbegrenzer
- Schaltautomat
- Seitenständer killschalter (abschaltbar)
- Startbegrenzung (lounchecontrol)
- Rücknahme der Frühzündung ( bei Vollast oder in einzelnen Gängen oder zum kurzfristigem Drosseln)
- Schaltblitz oder Auslasteuerung beim 2-Takter
- Drehzahlmesserausgang
- Monitoring-Funktion für aktuellen Zündwinkel,Drehzahl und Spannung usw.

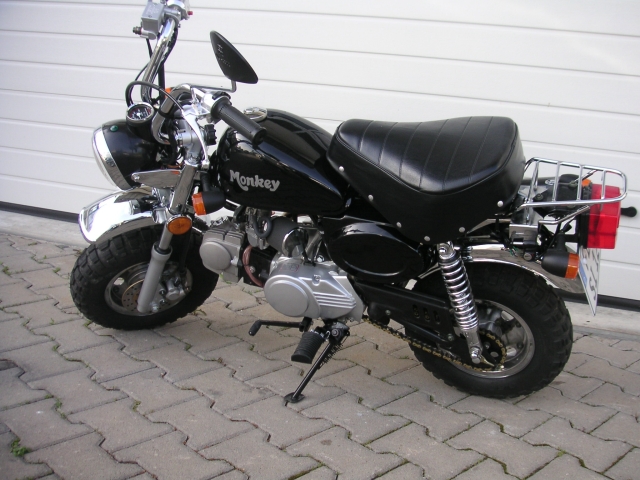

Testfahrzeug Monkeyreplika 120ccm

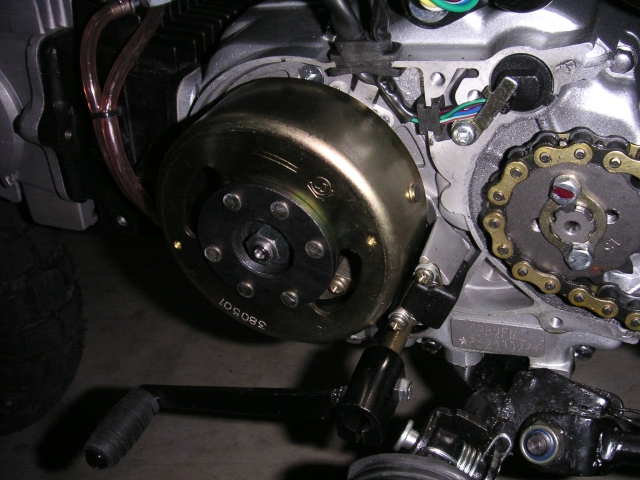

Um die MSS-DC-CDI auf  Monkey Motoren verwenden zu können , muss das Polrad der Lichtmaschine geringfügig abgeändert werden.
Die zu kleine Nase begrenzt den Verstellbereich .
Daher muss diese verlängert werden oder es müssen 2 neue wie beim KLR System angebracht werden .
Nach dieser Änderung ist die Zündanlage uneingeschränkt auf Motoren dieser Bauart zu verwenden.

schauen sie sich bitte die Skizze in den Word Dateien an und beachten Sie auch genau den Schaltplan in der Anleitung.
Achtung : Je nach Hersteller variiert die Verkabelung und es kann zu Beschädigungen der Zündanlage kommen !

Der Max 125 Motor drängt sich gerade dazu auf unserer Zündanlage in einer Sonderversion an ihm zu testen.

Serienmäßig wird dieser über eine 12Volt Batterie mit Strom versorgt.
Der Pic-up steckt im Kurbelgehäuse und wird über eine Kerbe in der Kurbelwelle angesteuert.
Ein negativer Impuls wird dabei erzeugt.
